3D扫描服务

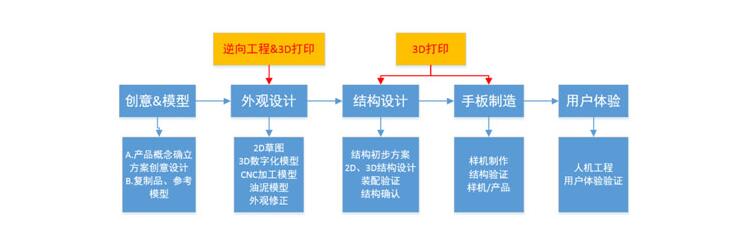

    三维测绘又可称为三维测量、三维扫描或三维抄数,是利用先进是光学三维测量仪器以及相关的三维软件,采取非接触式的测量方式,快速获取物体表面精确的三维信息;相比传统的物体信息获取手段或技术(无论是绘画、拍照或摄影,还是接触式测量、点测量或线测量),三维测绘提供了一种更加便捷、更加完整、更加精确的测量方式或信息获取方式。三维测绘完成后,客户可以使用各种计算机三维图形软件对获取的三维数据进行再加工或运用。





三维扫描仪使用过程主要分以下几个步骤

1.被测工件表面的处理

  1. 由于三维扫描仪采用的是光栅式照相技术,故工件表面不能反射光线,不能吸收光线,表面颜色也不能太黑暗。如果被测工件的表面达不到上述要求,需要对工件进行处理。通常的办法是在工件表面喷涂一层薄薄的显影剂,使被测工件表面达到测量要求。

2.粘贴标志点

  1. 三维扫描系统采用标志点全自动拼接技术,在测量之前先要在工件表面粘贴专用的标志点,以便测量时进行拼接。在拼接过程中系统要求相临的两次数据至少要具有三个共同的标志点,故在粘贴标志点时要保证每次扫描过程中至少有三个公共标志点能同时被识别。

3.系统标定

  1. 三维扫描系统提供专用的标定系统,在测量之前先对各个测头进行标定,建立坐标系,以保证测量精度。
    不需要每次测量前都做该步工作,如果扫描仪中各个测头的位置没有变动,则可省略该步直接扫描。

4.开始扫描

  1. 三维扫描系统在开发过程中将主要功能做到高度集成,用户只需点选“扫描”命令图标,即可完成从拍摄到获取点云数据的工作。在“拼接设置”中可以选择“自动精细拼接”,使每次扫描的数据直接执行拼接到上一次的数据中;也可以先将工件全部扫描完成,再集中拼接,进行整体误差控制。

5.点云数据处理逆向网

  1. 在点云处理窗口中,可以对每次扫描得到的点云数据进行编辑处理操作。
      (1)删除杂点
         由于光线或角度影响,点云数据中可能会一些杂点,框选中这些点,执行删除命令,保证单面数
         据质量,提高拼接精度。
      (2)填补空洞
         点云数据中在贴标志点的地方会出现空洞,选择空洞边界,执行“填补空洞”命令,可将这些空
         洞按其曲率变化自动修补,减少后期制图时间。
      (3)光顺操作
         有一些被测工件的表面是不能喷显影剂的,这样会使扫描得到的数据质量下降。在点云处理窗口
         中可以执行“光顺化”命令,使点云数据顺滑。这个功能常应用在人体或工艺品扫描中。

6.数据保存

  1. 将处理好的点云数据导出为.asc或.ply格式,用UG,Pro/E,CATIA等三维造型软件直接打开编辑



    特点


    非接触式 :适用于曲面较多,表面易磨损、柔性易形变等物体;

    密集面型测量:可以获取工件的整个外形的三维数据,复杂自由曲面比较多的物体也不在话下;

    高精度:平均点距一般在0.03mm到0.6mm左右,小型零件同样适用;

    高效率:单幅测量速度少于5秒,可帮助有效节约时间,提高效率。
